A Cameră mică de testare a temperaturiioferă exact aceleași capacități de screening termic ca și camera de temperatură pe podea, dar într-o amprentă care se potrivește pe un banc sau într-un laborator aglomerat.
Provocarea este că „mic” nu înseamnă „mai slab”. Mini camerele compacte de testare a temperaturii ating viteze de rampă de temperatură de 3°C până la 5°C pe minut, consumând mai puțin de 1,5 kW de putere. Acest ghid oferă o defalcare tehnică completă a specificațiilor camerei de testare la temperatură mică, inclusiv tabele de performanță, structura mecanică și sfaturi practice de aplicare.
Specificațiile tehnice de bază ale unei camere de testare la temperatură mică Când se evaluează aCameră mică de testare a temperaturii, nu te poți baza pe hype-uri de marketing. Clienții profesioniști cer date. Mai jos sunt specificațiile standard pentru camerele de testare a temperaturii compacte de înaltă performanță, variind de la 12 litri la 36 de litri de volum intern - cele mai comune dimensiuni pentru testarea la nivel de componente.
| Parametru | Gama standard | Notă de inginerie |
| Volumul intern | 12L / 22L / 36L | 12L se potrivește testării unui singur PCB sau a celulelor bateriei. 36L găzduiește până la 3 senzori auto simultan. |
| Dimensiuni interne (L x A x H) | 310×230×200 mm (12L) până la 400 x 300 x 300 mm (36L) | Asigurați-vă că dispozitivul testat (DUT) nu ocupă mai mult de 2/3 din suprafața internă pentru a menține fluxul de aer. |
| Dimensiuni exterioare (L x A x H) | 500×540×650 mm (12L) până la 640×730×920 mm (36L) | Majoritatea unităților sunt proiectate pentru a se potrivi cu băncile de laborator. |
| Greutate netă | 60 kg până la 90 kg | Verificați capacitatea de încărcare a bancului de lucru. |
| Constructii Interioare | Oțel inoxidabil SUS 304 | Oferă rezistență la oxidare și permite curățarea ușoară |
| Construcție exterioară | Oțel laminat la rece acoperit cu pulbere | Rezistent la rugină, proprietate stabilă |
Specificațiile din acest tabel determină dacă Camera dumneavoastră de testare la temperatură mică îndeplinește standardele internaționale de testare, cum ar fi IEC 60068-2-1 (rece) și IEC 60068-2-2 (căldură uscată).
| Parametru | Valoare (model standard) | Perspectivă critică |
| Interval de temperatură | -40°C până la +130°C | -40°C acoperă 95% din testele electronice comerciale. |
| Fluctuația temperaturii | ± 0,5°C | Măsoară stabilitatea pe termen scurt la un singur punct senzor. |
| Uniformitatea temperaturii | <2,0°C (@9 puncte) | Fără sarcină |
| Rata de incalzire | 2,0-3,0°C/min medie | De la -40°C la +85°C |
| Rata de racire | medie 1,0-2,0°C/min | De la +85°C la -40°C. Limitat de deplasarea compresorului la temperaturi scăzute. |
| Rezoluția temperaturii | 0,1°C | Rezoluția înaltă este esențială pentru testarea stabilității senzorilor și oscilatorilor MEMS. |
A Cameră mică de testare a temperaturiieste în mod normal integrat în fluxul de lucru existent, sistemele de date și mediul fizic.
Sistem de circulație a aerului
Toate camerele compacte moderne folosesc un design de convecție cu aer forțat. Un ventilator centrifugal montat pe peretele din spate atrage aerul printr-un încălzitor cu aripioare și o bobină de evaporare, apoi îl distribuie vertical prin canalele laterale perforate. Viteza aerului trebuie să fie între 1,5 m/s și 3,0 m/s. Vitezele mai mari îmbunătățesc uniformitatea, dar pot răci mostre mici și ușoare mai repede decât rata de rampă programată.

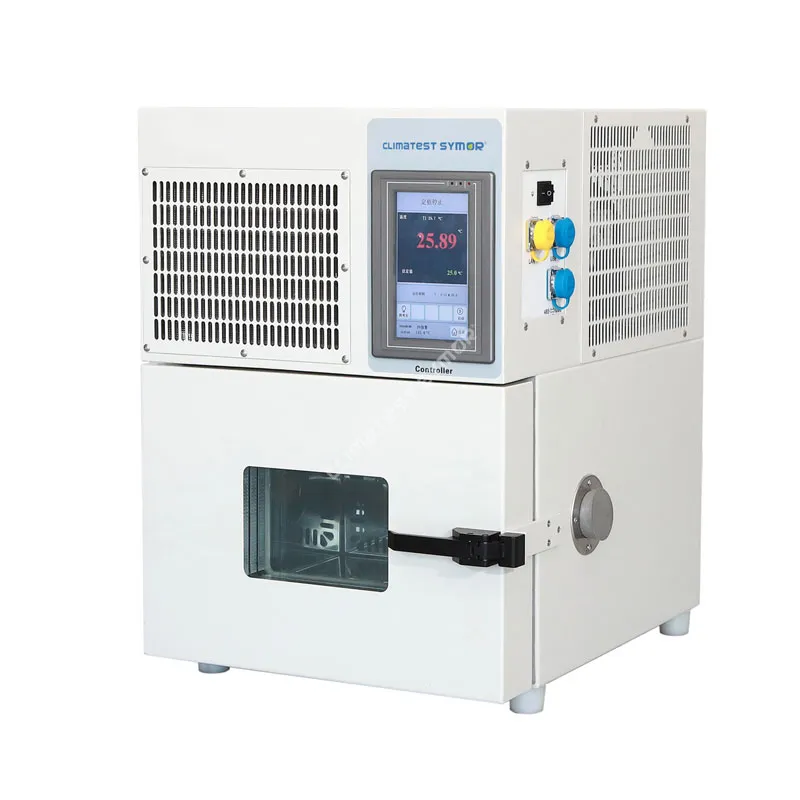

Port cablu și accesorii
FiecareCameră mică de testare a temperaturiitrebuie să includă un port de acces lateral. Diametrul standard este de 50 mm (2 inci). Portul include un dop din cauciuc siliconic care menține etanșarea camerei în timp ce permite trecerea firelor. Pentru dispozitivele DUT alimentate, utilizați exclusiv portul pentru cablu - nu închideți niciodată ușa cablurilor.

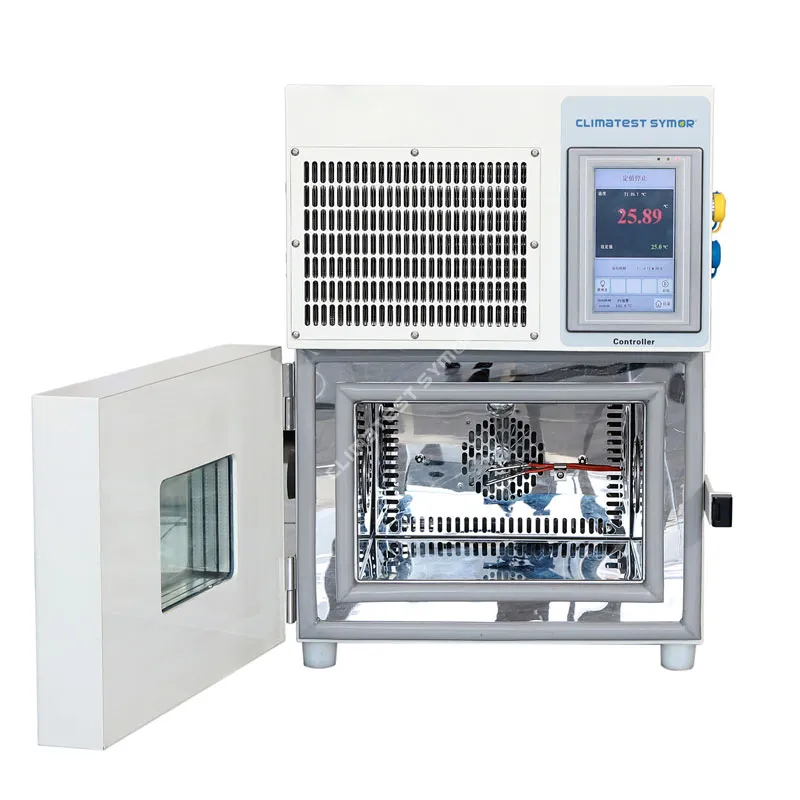

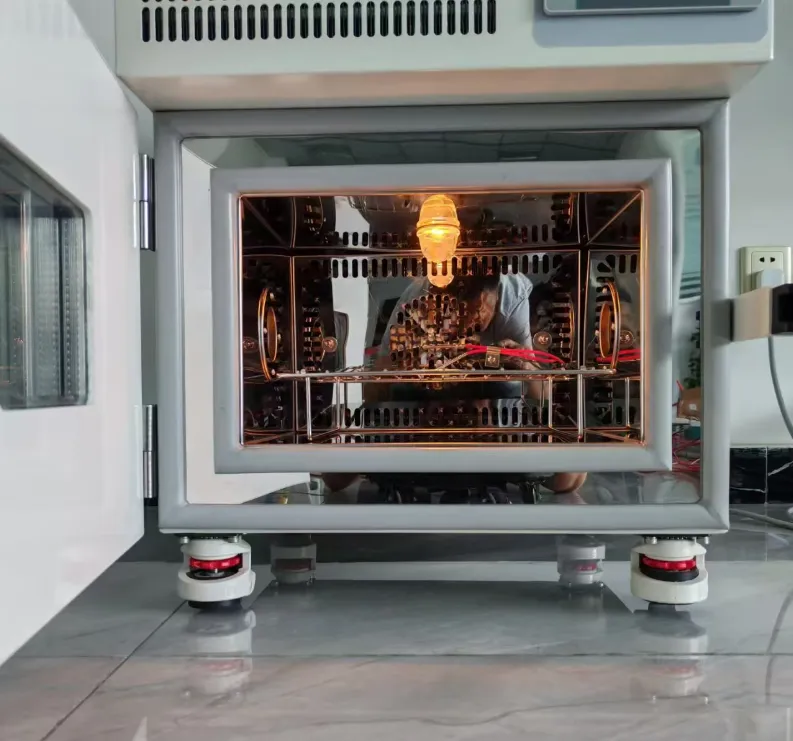

Rafturi și încărcătură
Minicamera standard de temperatură include un rafturi din oțel inoxidabil. Sarcina maximă pe raft variază de obicei între 10 kg și 20 kg, raftul de jos fiind evaluat pentru capacitatea completă a camerei.
Următoarele trei întrebări reprezintă cele mai frecvente preocupări de inginerie și operaționale ridicate de managerii de laborator, inginerii de calitate și specialiștii în achiziții atunci când se specifică o cameră de testare la temperatură mică.
1: Cum calculez dimensiunea corectă a unei camere de testare la temperatură mică pentru probele mele de testare?
Trebuie să vă asigurați că specimenul dvs. nu ocupă mai mult de două treimi din volumul intern și că nicio probă nu se află la 10 cm de orice perete interior.
Regula unei treimi se bazează pe dinamica fluxului de aer. De exemplu, dacă selectați o cameră de testare la temperatură mică de 36 L, volumul total al probei nu trebuie să depășească 24 de litri. Iată metoda de calcul pas cu pas:
. Măsurați dimensiunile DUT în centimetri: lungime x lățime x înălțime.
. Calculați volumul unei singure probe în litri: (L x l x H) / 1.000.
. Înmulțiți cu numărul de probe pentru a obține volumul total al probei.
În plus, mențineți spațiul liber pentru circulația aerului. Plenul de retur a aerului este situat de obicei pe peretele din spate. Blocarea acestui lucru cu un eșantion care este prea înalt va provoca o schimbare mare de temperatură. Pentru rezultate fiabile, utilizați întotdeauna rafturile perforate furnizate și nu stivuiți niciodată mostre direct pe podeaua camerei.
2: Cum efectuez un test de uniformitate a temperaturii (cartare) pe camera mea mică de testare a temperaturii?
Veți avea nevoie de un înregistrator de date multicanal calibrat cu cel puțin 9 senzori PT100
Iată metoda profesională:
. 9 Senzor de temperatură PT100, calibrat la o precizie de ±0,3°C
. Înregistrare de date cu frecvență de eșantionare de la 50 ms la 1 secundă
. Dispozitiv de fixare a camerei sau suport de sârmă (nemetalic pentru a evita conducția termică)
Procedura de testare:
1. Plasați cei 9 senzori în interiorul camerei goale în aceste locații:
. 8 colțuri (fiecare la 50 mm de perete
. Centru geometric
2.Setați camera la trei puncte de referință de care aveți nevoie: -40°C, +25°C și +85°C
3. Permiteți 30 de minute de stabilizare (timp de înmuiere) la fiecare punct de referință.
4. Înregistrați datele de temperatură timp de 30 de minute la fiecare punct de referință.
5.Calculați uniformitatea ca: (Cea mai mare temperatură înregistrată între 9 puncte) minus (Cea mai scăzută temperatură înregistrată între 9 puncte).
Criterii de promovare: Pentru o calitate superioarăCameră mică de testare a temperaturii, uniformitatea ar trebui să fie ≤2,0°C. Dacă camera dumneavoastră depășește uniformitatea de 3,0 °C, verificați dacă există un ventilator blocat, un încălzitor defect sau încărcare scăzută de agent frigorific. Efectuați acest test anual și după orice mutare a camerei.
