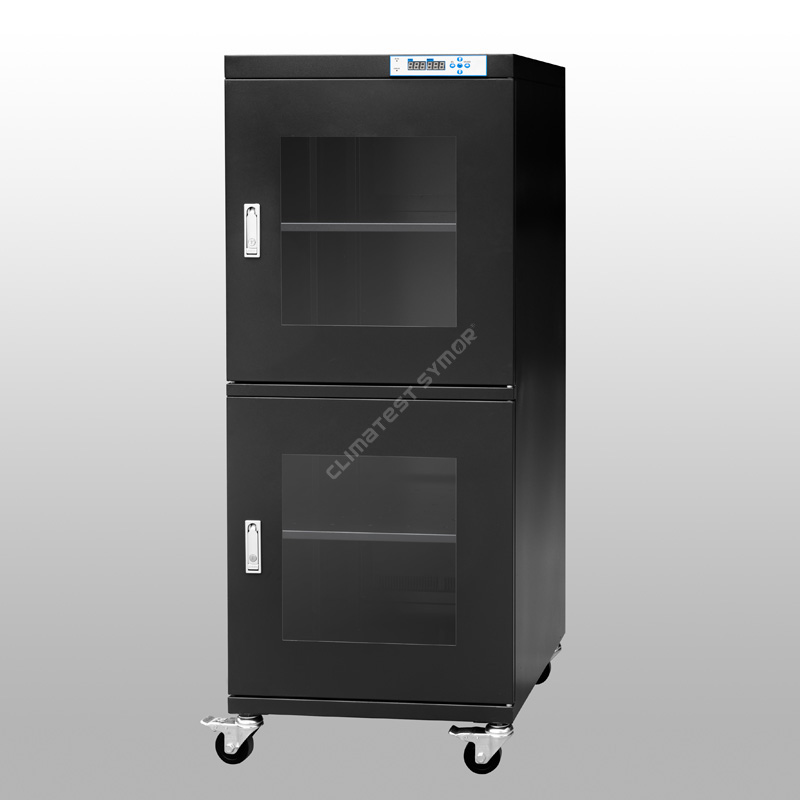

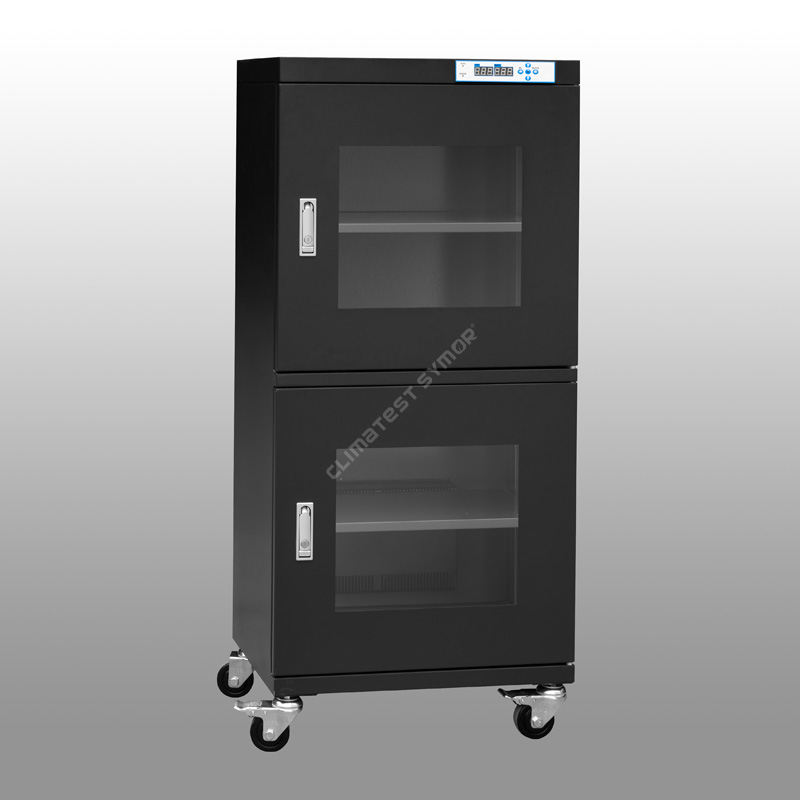

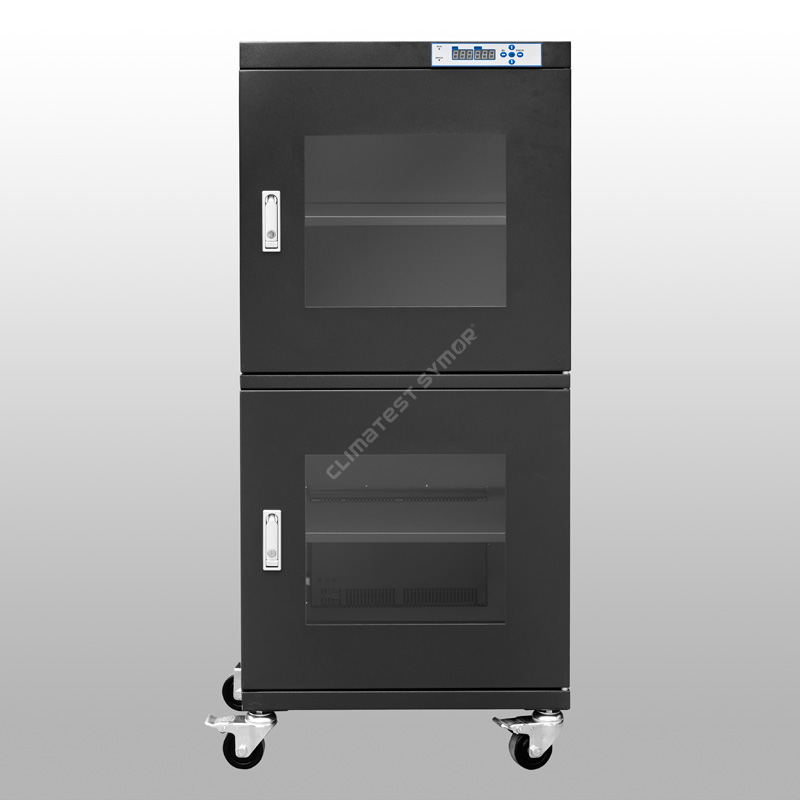

Dulap uscat pentru cipuri electronice integrate

Descriere

Climatest Symor® Dulapul uscat pentru cipuri electronice integrate, numit și dulapuri de depozitare cu umiditate scăzută, este utilizat pentru depozitarea pe termen lung a componentelor electronice, cum ar fi elementele SMT, plăci PCB, benzi SMD, bobine și benzi, oferă o dezumidificare pe termen lung <10%RH mediu, aceste dulapuri uscate pentru cipuri electronice integrate urmează standardul IPC/JEDEC J-STD-033.

Carcasă uscată pentru specificații pentru cipuri electronice integrate

Mod # cu F: funcție ESD, culoare albastru închis.
Mod # fără F: Fără funcție ESD, culoare albă

Carcasă uscată pentru caracteristica cipurilor electronice integrate

· Adoptă senzorul original de umiditate și temperatură importat din Elveția.

-Acest lucru asigură o precizie ridicată în utilizare, dulapurile uscate pentru cipurile electronice integrate au funcție de memorie, nu este nevoie de resetare după pană de curent.

· Fabricat din oțel galvanizat cu grosimea de 1,2 mm, cu vopsire ESD DuPont din SUA.

-Design de structură întărită, rezistență excelentă, tratament de suprafață cu 18 procese de vopsire, valoarea rezistenței statice îndeplinește 10⁶ -10⁸Ω, de asemenea, cu rezistență puternică la coroziune.

· Fereastră din sticlă securizată de înaltă intensitate de 3,2 mm pentru o mai bună observare.

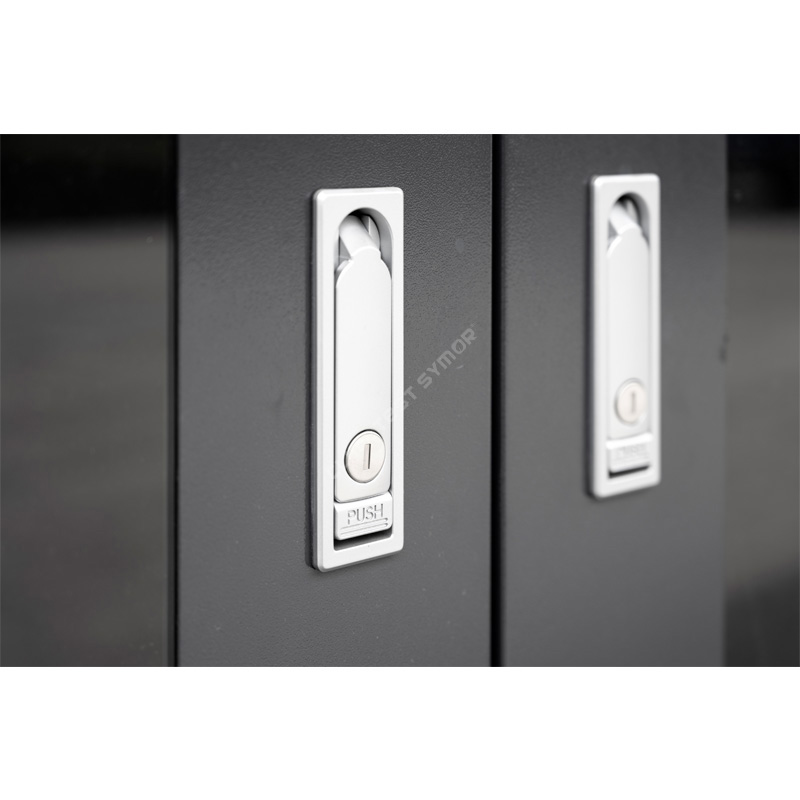

- Blocare din aliaj de zinc cu presare plată, cu etanșeitate perfectă la aer și funcție antifurt, aceste dulapuri uscate pentru performanța de etanșare a cipurilor electronice integrate este excelentă.

· Cu funcție de memorie, nu este necesară resetarea după pană de curent.

-Dulapurile uscate pentru cipuri electronice integrate pot memora automat ultima valoare de setare după oprire, fără a fi nevoie să se seteze din nou.

·Unitate uscată puternică cu durata de viață proiectată de +15 ani.

- Dulapurile uscate pentru cipuri electronice integrate adoptă unitatea uscată de sită moleculară 4A, cea mai avansată tehnică, poate fi regenerată automat, fără a fi nevoie de înlocuire.

·Rotile universale instalate in partea de jos, sigure ESD.

- Rotile din PU ranforsate sunt instalate in partea de jos a dulapurilor uscate pentru cipuri electronice integrate, fata doua cu frane pentru miscare si oprire usoara.

Ce este Climatest Symor® dulapuri uscate pentru cipuri electronice integrate, dulapuri electronice rezistente la umiditate?

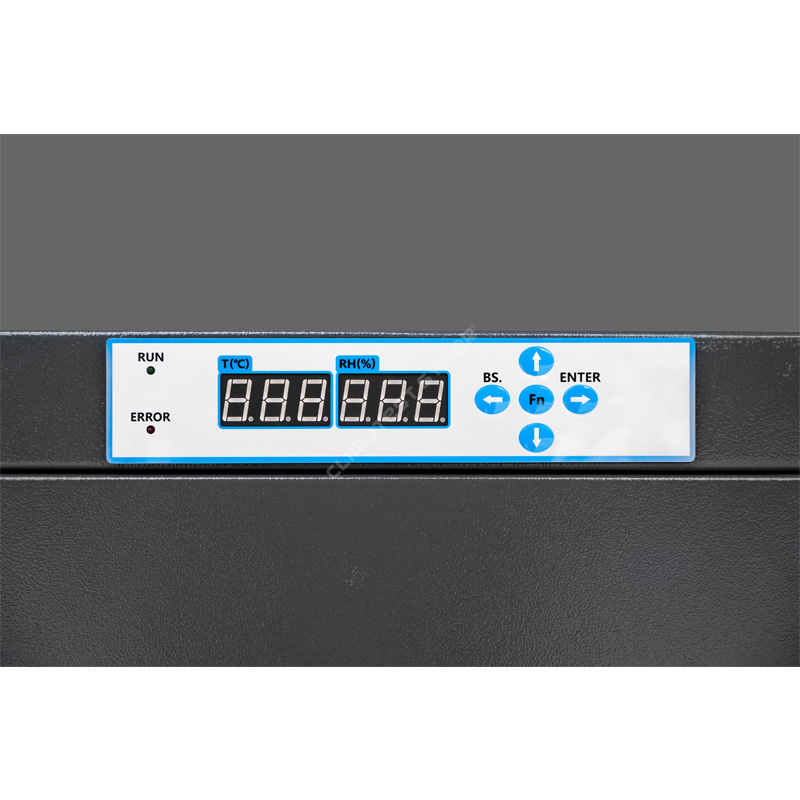

Climatest Symor® dulapuri uscate pentru cipuri electronice integrate, este o carcasă cu control electronic al umidității care menține automat o valoare stabilă a umidității relative (RH), dulapurile uscate pentru cipuri electronice integrate vin în diferite dimensiuni și forme, poate menține <10%RH mediu cu umiditate scăzută fiabil, cu un control precis al RH, conectați-vă la sursa de alimentare și setați valoarea RH pe controlerul LED, acesta va funcționa automat.

Cum afectează dulapurile uscate pentru cipuri electronice integrate producția SMT?

Componentele MSL, cum ar fi IC, BGA, PCB, sunt foarte sensibile la umiditate, aceste componente au cerințe stricte pentru mediul de depozitare, spre deosebire de cutiile uscate civile rezistente la umiditate, dulapurile uscate pentru cipuri electronice integrate pot atinge o valoare foarte scăzută de umiditate, viteza de dezumidificare și recuperare este super rapidă, toate dulapurile sunt sigure ESD.
În timpul procesului de refluxare, urmele de umiditate pătrund în pachetele IC, presiunea umidității crește din cauza încălzirii, umiditatea absorbită se extinde rapid în interior, ceea ce duce la daune invizibile, cum ar fi defecțiunea cablajului, floricelele și micro-crăparea, chiar crăparea la suprafață, acestea defectele nu sunt ușor de văzut în stadiul incipient, cu toate acestea, aceste probleme invizibile, potențiale intră pe piață, apoi produsele facultății revin și urmează plângerile.

dulapuri uscate pentru cipuri electronice integrate pot menține <10%RH, ceea ce elimină eficient riscurile de defecțiuni rezultate din depozitarea necorespunzătoare în timpul procesului de asamblare. Standardul IPC/JEDEC J-STD-033 specifică... Standardul pentru manipulare, ambalare, transport și utilizare a umidității Dispozitive de montare la suprafață sensibile la /Reflow.â, necesită depozitare cu umiditate scăzută pentru componentele sensibile la umiditate.

De ce aveți nevoie de dulapuri uscate pentru cipuri electronice integrate pentru a stoca SMD?

Dispozitivele MSD sunt, în general, circuite integrate, compuse din diferite componente, aceste componente sunt asamblate prin pastă, acest lucru provoacă inevitabil goluri între componente, golurile sunt principalul factor al umidității MSD, umiditatea va pătrunde și treptat în SMD, când pătrunderea ajunge. într-o anumită măsură, SMD se umezește și eșuează.
Depozitare cu umiditate scăzută MSD, urmărește să controleze durata de viață a atelierului SMD, dulapurile uscate pentru cipuri electronice integrate oferă o soluție de stocare eficientă, dulapurile uscate pentru performanța cipurilor electronice integrate determină efectul de stocare SMD, un dulapuri uscate profesionale pentru cipuri electronice integrate ar trebui să atingă un nivel scăzut functii de umiditate, antistatic si dezumidificare rapida.
Nivelul SMD determină nivelul necesar de umiditate. În nivelul actual SMD, umiditatea de depozitare utilizată în mod obișnuit este de 20%, 10% și 5%RH.
Climatest Symor® dulapuri uscate pentru cipuri electronice integrate adoptă temp. & Senzor RH, eroarea este de +/-2%RH, cu precizie ridicată și stabilitate ridicată, umiditatea este reglabilă, etanșeitatea la aer este excelentă.

Aplicarea dulapurilor uscate pentru cipuri electronice integrate

dulapurile uscate pentru cipuri electronice integrate sunt esențiale în industria producției de electronice/semiconductori, este soluția de stocare OPTIMĂ pentru:
â» Ansamblu PCB, cipuri IC, LED, SMD, SMT, bandă și bobine, plăci de cablare imprimate (PWB), folie de polimidă, alimentatoare.
â» Condensatoare, piese ceramice, conectori, comutatoare, bara de sudura.
â» Componente MSL care au fost parțial asamblate.
â» Materiale care absorb umiditatea, cum ar fi epoxidice, rășini, adezivi.

Mai mult, camerele curate au cerințe de igienă foarte stricte, modelele standard nu se potrivesc, Climatest Symor® furnizează, de asemenea, dulapuri uscate din oțel inoxidabil (SS) și dulapuri cu azot din oțel inoxidabil (SS), ambele sunt personalizate în funcție de cerințele specifice ale clienților.

Viteza de dezumidificare din seria <10%RH:

Deschideți ușa 30 de secunde și apoi închise, umiditatea va reveni la <10%RH în 30 de minute, vezi curba de mai jos: (Ambient 25 grade C, umiditate 60%RH)

CARE SUNT METODELE OBIUNE DE PĂSTRARE A COMPONENTELOR ELECTRONICE?

1. Saci de barieră împotriva umezelii
âMetodă: Componentele sensibile la umiditate sunt ambalate în pungi sigilate cu barieră de umezeală, cu desicanți și indicator de umiditate (HIC) în interior, utilizatorii identifică umiditatea ambientală în ambalajele sigilate verificând schimbarea culorii punctelor de pe mașină.
âDezavantaj: saci cu bariera de umezeala + masini cu indicator de umiditate + desicanti + lucru manual = consumabile, risc de scurgere, cost ridicat.

2.Dulapuri cu azot
âMetodă: Componentele sensibile la umiditate sunt depozitate în dulapuri de purjare cu azot sau în aer comprimat pentru a face față depozitării cu umiditate scăzută.
âDezavantaj: Umplere cu azot = consum continuu de N2, cost ridicat.

3. Dulapuri de depozitare cu umiditate scăzută
âMetodă: Componentele sensibile la umiditate sunt plasate într-un dulap de depozitare cu umiditate scăzută, doar conectați-l, mașina va funcționa automat și va ajunge la umiditate foarte scăzută.
â Avantaje: Fără consumabile, fără muncă manuală, fără consum de azot, mediu, este nevoie doar de puțină energie electrică.
Din comparația de mai sus, dulapurile uscate pentru cipuri electronice integrate vă aduc o eficiență mai mare și un cost mai mic, este cea mai rentabilă opțiune pe termen lung.

Oferim dulapuri uscate pentru soluții de cipuri electronice integrate pentru industriile de mai jos:

Avantajele dulapurilor uscate pentru cipuri electronice integrate

Care este diferența dintre dulapurile uscate pentru cipuri electronice integrate și dulapurile cu azot?

1.Principiul de lucru
Dulapurile de depozitare cu umiditate scăzută utilizează absorbția fizică a umidității, partea centrală este unitatea uscată, unitatea uscată ajustează automat procesele de absorbție și epuizare a umidității, există diferite intervale de RH pentru selecția dvs., cum ar fi 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, depinde de cerințele dumneavoastră specifice.
Dulapurile cu azot folosesc purjare cu gaz N2, gazul N2 umplut împinge aerul din interior în exterior, apoi RH mai scăzut la valoarea de setare, există un debitmetru N2, supapă magnetică și modul N2 echipat pe dulapul cu azot în scop de control, umiditatea este reglabilă 1-60%RH, dar are nevoie de alimentare continuă cu N2, costul este ridicat.

2.Viteza de dezumidificare
Viteza de dezumidificare a dulapurilor cu azot este mai mare decât dulapurile uscate pentru cipurile electronice integrate, atunci când N2 intră în grabă în dulap, RH interioară poate atinge 1% RH în câteva minute, cu toate acestea, dulapul electronic uscat trebuie să experimenteze procese de absorbție și epuizare a RH. , este mai lent, în mod normal în 10-30 de minute, în funcție de intervalul specific de RH.

3.Aplicație
Dacă produsele sunt doar sensibile la umiditate, dulapurile uscate pentru cipuri electronice integrate sunt cea mai bună alegere, dacă produsele sunt atât sensibile la umiditate, cât și la oxigen, cum ar fi cuprul, cristalul, argintul, atunci dulapul N2 este mai bun.

Pentru mai multe detalii despre dulapuri uscate pentru cipuri electronice integrate, vă rugăm să vizitați site-ul nostru www.climatestsymor.com sau trimiteți direct e-mailuri la sales@climatestsymor.com, vă vom primi înapoi în cel mai scurt timp, bine ați venit pentru o posibilă colaborare.
