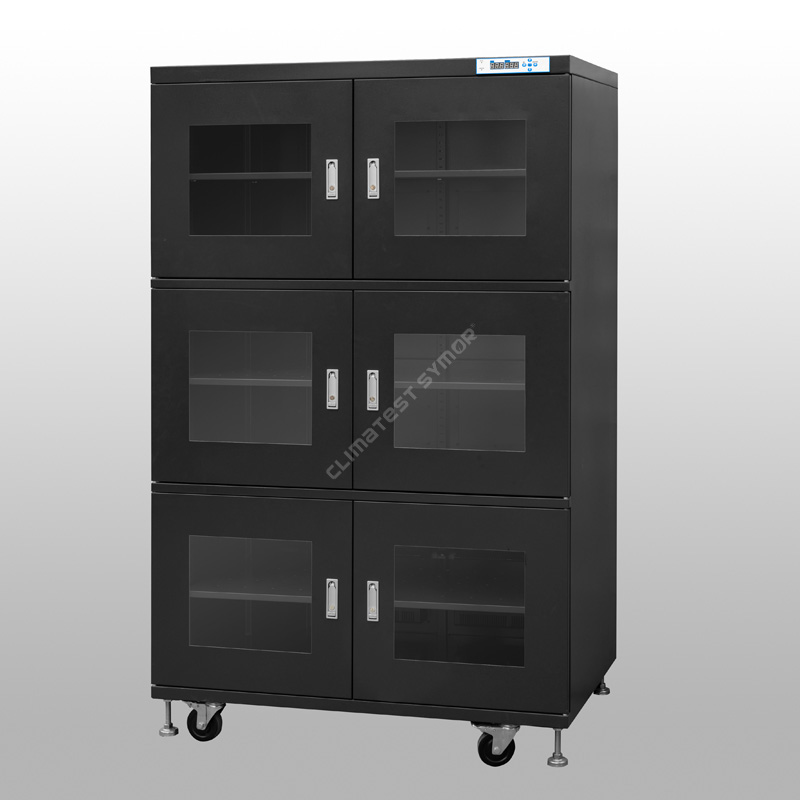

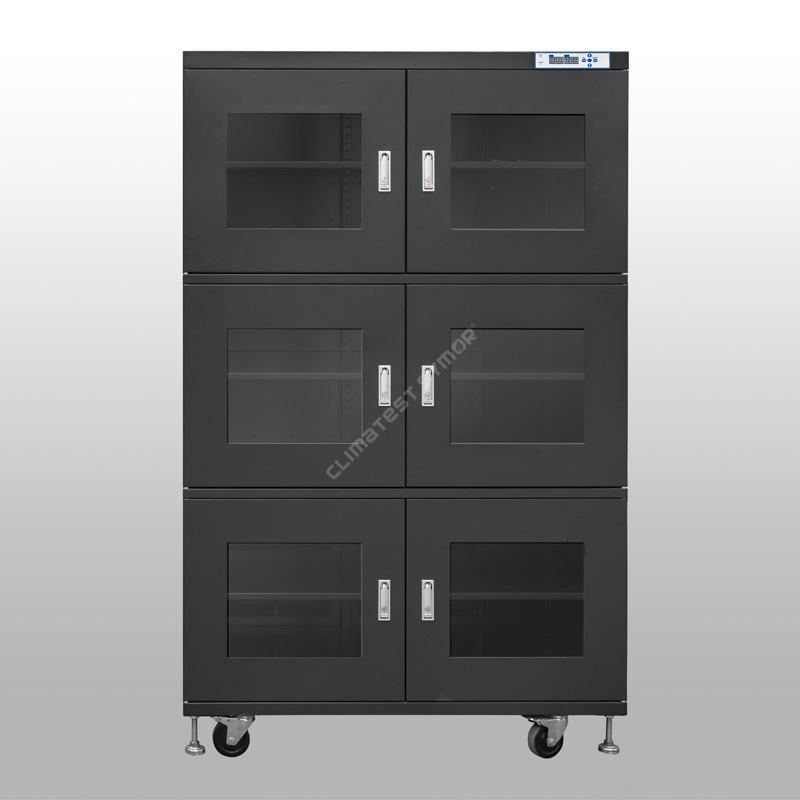

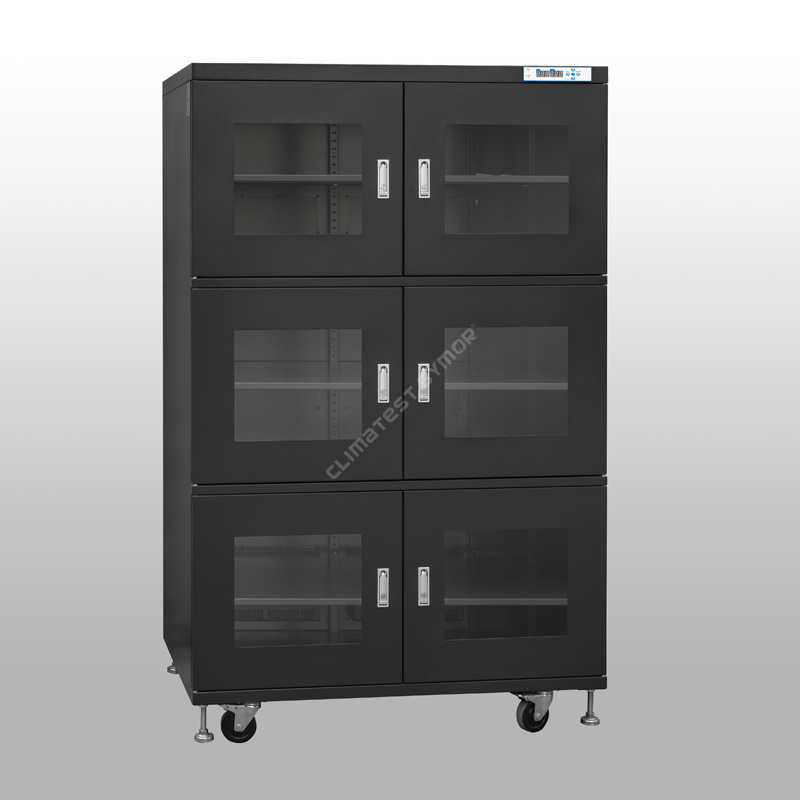

Dulapuri de uscare și depozitare cu umiditate controlată

Descriere

Climatest Symor® dulapuri de uscare și depozitare cu umiditate controlată, potrivite pentru depozitarea cu umiditate scăzută a elementelor SMT, plăci PCB, pachete IC, benzi SMD, bobine și benzi, cristale și lentile optice, oferă un mediu de dezumidificare pe termen lung <10%RH, aceste umiditate controlată dulapurile de uscare și depozitare urmează standardul IPC/JEDEC J-STD-033.

Specificație

Mod # cu F: funcție ESD, culoare albastru închis.
Mod # fără F: Fără funcție ESD, culoare albă

Caracteristică

· Adoptă senzorul original de umiditate și temperatură importat din Elveția.

-Acest lucru asigură o precizie ridicată în utilizare, dulapurile de uscare și depozitare cu umiditate controlată au funcție de memorie, fără a fi necesară resetarea după o întrerupere de curent.

· Fabricat din oțel galvanizat cu grosimea de 1,2 mm, cu vopsire ESD DuPont din SUA.

-Design de structură întărită, rezistență excelentă, tratament de suprafață cu 18 procese de vopsire, valoarea rezistenței statice îndeplinește 10⁶ -10⁸Ω, de asemenea, cu rezistență puternică la coroziune.

· Fereastră din sticlă securizată de înaltă intensitate de 3,2 mm pentru o mai bună observare.

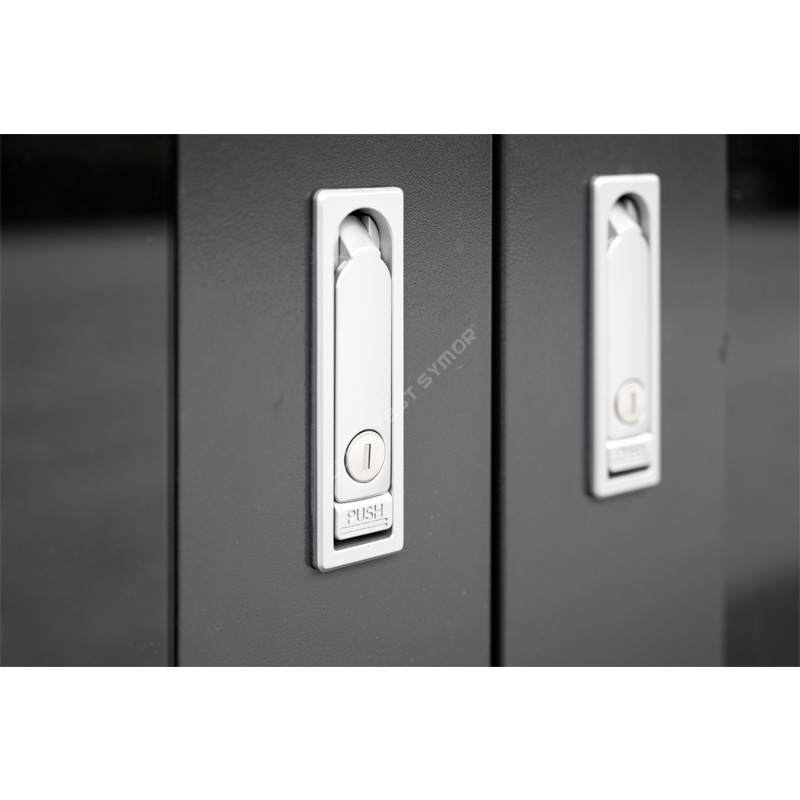

- Blocare plată din aliaj de zinc, cu etanșeitate perfectă la aer și funcție antifurt, această performanță de etanșare a dulapurilor de depozitare și uscare controlată cu umiditate este excelentă.

· Cu funcție de memorie, nu este necesară resetarea după pană de curent.

-Dulapurile de uscare și depozitare cu umiditate controlată pot memora automat ultima valoare de setare după oprire, fără a fi nevoie să se seteze din nou.

·Unitate uscată puternică cu durata de viață proiectată de +15 ani.

- Dulapurile de uscare și depozitare cu umiditate controlată adoptă o unitate de uscare cu sită moleculară 4A, cea mai avansată tehnică, poate fi regenerată automat, fără a fi nevoie de înlocuire.

·Rotile universale instalate in partea de jos, sigure ESD.

- Rotile din PU ranforsate sunt instalate în partea inferioară a dulapurilor de uscare și depozitare cu umiditate controlată, cele două față cu frâne pentru deplasare și oprire ușoară.

Ce este Climatest Symor® dulapuri de uscare și depozitare cu umiditate controlată?

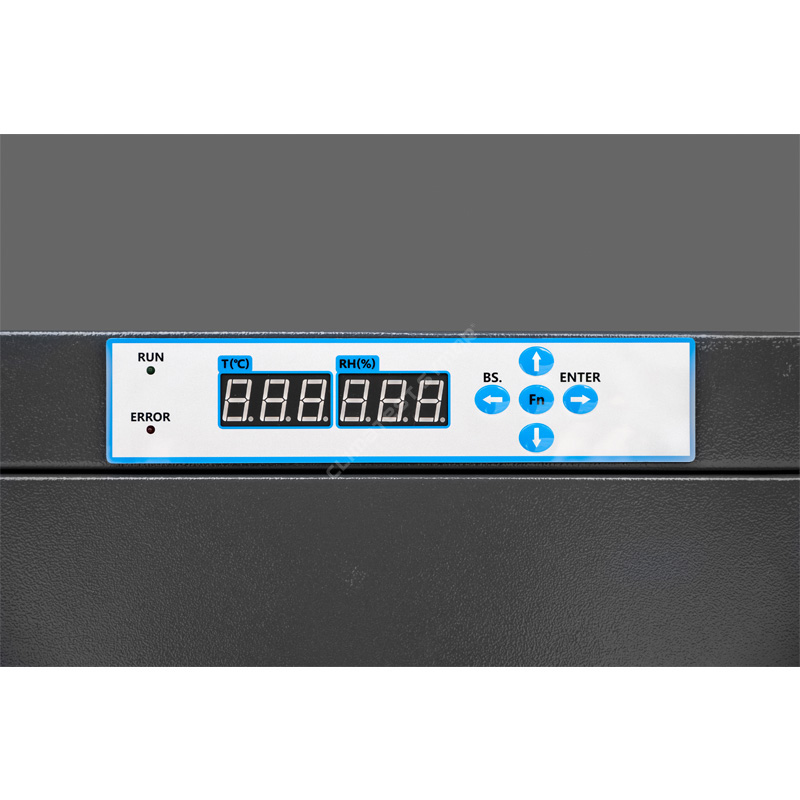

Climatest Symor® dulapuri de uscare și depozitare cu umiditate controlată, este o carcasă cu control electronic al umidității care menține automat o valoare stabilă a umidității relative (RH), dulapurile de uscare și depozitare cu umiditate controlată vin în diferite dimensiuni și forme, pot menține <10%RH mediu cu umiditate scăzută fiabil, cu un control precis al RH, conectați-vă la sursa de alimentare și setați valoarea RH pe controlerul LED, acesta va funcționa automat.

Cum afectează dulapurile de uscare și depozitare cu umiditate controlată producția SMT?

Componentele MSL, cum ar fi IC, BGA, PCB, sunt foarte sensibile la umiditate, aceste componente au cerințe stricte pentru mediul de depozitare, spre deosebire de cutiile uscate civile rezistente la umiditate, dulapurile de uscare și depozitare cu umiditate controlată pot atinge o valoare de umiditate foarte scăzută, viteza de dezumidificare și recuperare este super rapidă, toate dulapurile sunt sigure ESD.
În timpul procesului de refluxare, urmele de umiditate pătrund în pachetele IC, presiunea umidității crește din cauza încălzirii, umiditatea absorbită se extinde rapid în interior, ceea ce duce la daune invizibile, cum ar fi defecțiunea cablajului, floricelele și micro-crăparea, chiar crăparea la suprafață, acestea defectele nu sunt ușor de văzut în stadiul incipient, cu toate acestea, aceste probleme invizibile, potențiale intră pe piață, apoi produsele facultății revin și urmează plângerile.

dulapurile de uscare și depozitare cu umiditate controlată pot menține <10%RH, ceea ce elimină eficient riscurile de defecțiuni rezultate din depozitarea necorespunzătoare în timpul procesului de asamblare. Standardul IPC/JEDEC J-STD-033 specifică... Standardul pentru manipulare, ambalare, transport și utilizare a umidității Dispozitive de montare la suprafață sensibile la /Reflow.â, necesită depozitare cu umiditate scăzută pentru componentele sensibile la umiditate.

De ce aveți nevoie de dulapuri de uscare și depozitare cu umiditate controlată pentru a stoca SMD?

Dispozitivele MSD sunt, în general, circuite integrate, compuse din diferite componente, aceste componente sunt asamblate prin pastă, acest lucru provoacă inevitabil goluri între componente, golurile sunt principalul factor al umidității MSD, umiditatea va pătrunde și treptat în SMD, când pătrunderea ajunge. într-o anumită măsură, SMD se umezește și eșuează.
Depozitare cu umiditate scăzută MSD, urmărește să controleze durata de viață a atelierului SMD, dulapurile de uscare și depozitare cu umiditate controlată oferă o soluție de depozitare eficientă, performanța dulapurilor de uscare și depozitare cu umiditate controlată determină efectul de depozitare SMD, dulapurile profesionale de uscare și depozitare cu umiditate controlată ar trebui să atingă un nivel scăzut. functii de umiditate, antistatic si dezumidificare rapida.
Nivelul SMD determină nivelul necesar de umiditate. În nivelul actual SMD, umiditatea de depozitare utilizată în mod obișnuit este de 20%, 10% și 5%RH.
Climatest Symor® dulapurile de uscare și depozitare cu umiditate controlată adoptă temperatura importată din Elveția. & Senzor RH, eroarea este de +/-2% RH, cu precizie ridicată și stabilitate ridicată, umiditatea este reglabilă, etanșeitatea la aer este excelentă.

Aplicarea dulapurilor de uscare și depozitare cu umiditate controlată

dulapurile de uscare și depozitare cu umiditate controlată sunt esențiale în industria producției de electronice/semiconductori, este soluția de depozitare OPTIMĂ pentru:
â» Ansamblu PCB, cipuri IC, LED, SMD, SMT, bandă și bobine, plăci de cablare imprimate (PWB), folie de polimidă, alimentatoare.
â» Condensatoare, piese ceramice, conectori, comutatoare, bara de sudura.
â» Componente MSL care au fost parțial asamblate.
â» Materiale care absorb umiditatea, cum ar fi epoxidice, rășini, adezivi.

Mai mult, camerele curate au cerințe de igienă foarte stricte, modelele standard nu se potrivesc, Climatest Symor® furnizează, de asemenea, dulapuri uscate din oțel inoxidabil (SS) și dulapuri cu azot din oțel inoxidabil (SS), ambele sunt personalizate în funcție de cerințele specifice ale clienților.

Viteza de dezumidificare din seria <10%RH:

Deschideți ușa 30 de secunde și apoi închise, umiditatea va reveni la <10%RH în 30 de minute, vezi curba de mai jos: (Ambient 25 grade C, umiditate 60%RH)

CARE SUNT METODELE OBIUNE DE PĂSTRARE A COMPONENTELOR ELECTRONICE?

1. Saci de barieră împotriva umezelii
âMetodă: Componentele sensibile la umiditate sunt ambalate în pungi sigilate cu barieră de umezeală, cu desicanți și indicator de umiditate (HIC) în interior, utilizatorii identifică umiditatea ambientală în ambalajele sigilate verificând schimbarea culorii punctelor de pe mașină.
âDezavantaj: saci cu bariera de umezeala + masini cu indicator de umiditate + desicanti + lucru manual = consumabile, risc de scurgere, cost ridicat.

2.Dulapuri cu azot
âMetodă: Componentele sensibile la umiditate sunt depozitate în dulapuri de purjare cu azot sau în aer comprimat pentru a face față depozitării cu umiditate scăzută.
âDezavantaj: Umplere cu azot = consum continuu de N2, cost ridicat.

3. Dulapuri de depozitare cu umiditate scăzută
âMetodă: Componentele sensibile la umiditate sunt plasate într-un dulap de depozitare cu umiditate scăzută, doar conectați-l, mașina va funcționa automat și va ajunge la umiditate foarte scăzută.
â Avantaje: Fără consumabile, fără muncă manuală, fără consum de azot, ecologic, este nevoie doar de puțină energie electrică.
Din comparația de mai sus, dulapurile de uscare și depozitare cu umiditate controlată vă aduc o eficiență mai mare și un cost mai mic, este cea mai rentabilă opțiune pe termen lung.

Oferim soluții de uscare și depozitare cu umiditate controlată pentru industriile de mai jos:

Avantajele dulapurilor de uscare și depozitare cu umiditate controlată

Care este diferența dintre dulapurile de uscare și depozitare cu umiditate controlată și dulapurile cu azot?

1.Principiul de lucru
Dulapurile de depozitare cu umiditate scăzută utilizează absorbția fizică a umidității, partea centrală este unitatea uscată, unitatea uscată ajustează automat procesele de absorbție și epuizare a umidității, există diferite intervale de RH pentru selecția dvs., cum ar fi 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, depinde de cerințele dumneavoastră specifice.
Dulapurile cu azot folosesc purjare cu gaz N2, gazul N2 umplut împinge aerul din interior în exterior, apoi RH mai scăzut la valoarea de setare, există un debitmetru N2, supapă magnetică și modul N2 echipat pe dulapul cu azot în scop de control, umiditatea este reglabilă 1-60%RH, dar are nevoie de alimentare continuă cu N2, costul este ridicat.

2.Viteza de dezumidificare
Viteza de dezumidificare a dulapurilor cu azot este mai mare decât dulapurile de uscare și depozitare cu umiditate controlată, atunci când N2 intră în grabă în dulap, RH interioară poate atinge 1% RH în câteva minute, totuși, dulapul electronic uscat trebuie să experimenteze procese de absorbție și epuizare a RH. , este mai lent, în mod normal în 10-30 de minute, în funcție de intervalul specific de RH.

3.Aplicație
Dacă produsele sunt doar sensibile la umiditate, dulapurile de uscare și depozitare cu umiditate controlată sunt cea mai bună alegere, dacă produsele sunt atât sensibile la umiditate, cât și la oxigen, cum ar fi cuprul, cristalul, argintul, atunci dulapul N2 este mai bun.
